★ 功率：1KVA

★ 工作方式：高頻智能在線式(單進單出)

★ 應用范圍：室外，邊遠的公路、山區等，環境惡劣，如高溫（50℃）嚴重（零下40℃）、灰塵、高溫多雨、酸霧侵蝕等，適應電網質量非常差的用電環境（電壓長期在大于154V或小于275V的范圍，頻率異常變化）工作，因此室外UPS滿足惡劣的溫度條件、濕度條件、空氣條件等，同時滿足室外電網的要求。

2.基本組成配置

產品為一體化機柜設計，由機柜、插拔式電源系統（UPS主機）、蓄電池組安裝位置、防雷單元、配電單元等所組成。

具備輸出配電單元，輸入總開關和旁路開關均要求型號為32A，其他開關型號為10A。輸出配電單元至少含5個空氣開關。同時配備C級防雷。

系統應具備手動維修旁路，在主機維修時間，轉由市電旁路供電，并且此手動維修旁路，必須與UPS輸出具有自動互鎖功能，以防止誤操作合閉維修旁路開關時，造成UPS損壞（設備具備簡易旁路裝置，不需要維護人員進行拆線旁路操作）。



——整機性能穩定，實用性強，本地監控和后臺操作軟件均可輕松實現交互式人機界面。

——高防護等級的機柜和先進的溫控設計保證系統在室外惡劣環境下的可靠運行。

——插拔式模塊，UPS采用插拔式結構，在UPS發生故障時，直接將固定UPS的前、后面螺釘卸下，即可更換UPS模塊，以縮短維護時間。系統在維修旁路模式下，可正面維護無需關停負載，大大降低維護工作量，保證了負載設備不間斷持續運行。

——安裝靈活，占地面積小。

——采用了“免維護”的風扇散熱方式。

——提供了干節點和RS232接口，利于靈活組網實現本地和遠程監控。

（1）交流配電單元

          主要功能是引入交流并進行交流分配,原理圖如下：

           交流配電單元組成部分：

           交流輸入——采用交流斷路器提供保護；

           交流輸出——采用交流斷路器提供保護，輸出支路分為單相和插座；

           交流側防雷——提供B級防雷，額定通流能力能達到20KA；

交流用戶插座

戶外電源的交流輸出配置10A及以上容量用戶插座，并提供16A斷路器保護，以方便維護人員現場施工或安裝調試時的交流設備取電。

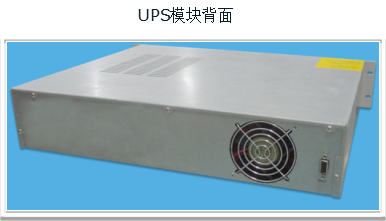

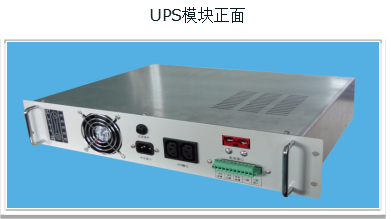

（2）插拔式UPS模塊

     主電路組成

            輸入輸出濾波: 濾除高次諧波,降低噪聲干擾；

            整流器: 將交流輸入正弦波整流為直流，并送至Boost升壓；

            Boost升壓：交流經整流器、Boost升壓產生母線電壓；

                       電池模式下由DC/DCBoost升壓產生母線電壓；

            充電器: 將交流輸入正弦波變換為直流，供電池充電；

逆變器：DC/AC逆變單元,將直流變換為220Vac交流；

     PFC功率因數校正:

            提高輸入功率因數降低諧波污染；

            分為有源PFC校正方式和無源PFC校正方式；




（3）風扇模塊

創能恒電CNW110一體化室外機器采用頂部的排風散熱風機強制風冷，其模塊組件，便于維護、更換；

交流散熱風扇模塊安裝于UPS機柜頂部，從下往上抽風式散熱，符合對流規律，散熱效果好；通過內部的溫度開關控制，機箱內溫度大于35℃時風扇開始轉動，機箱內溫度小于25℃時風扇停止轉動，同時對一些暴曬在太陽底下的機柜內部，增加了隔熱層等措施，減少了外部環境的熱傳導。

散熱風機采用溫控工作方式，當機內的環境溫度低于25℃時，風機便停止運轉，從而大大延長風機的使用壽命。

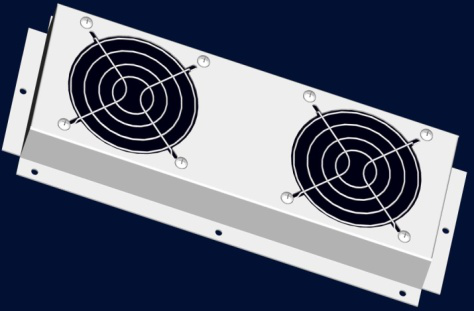

              排風示意圖                       風扇組件

（4）電池艙

獨立的艙體設計

戶外一體化電源分為兩個艙體，即電源及設備艙和電池設備艙。電源及設備艙和電池艙具有獨立的氣流通道，完全隔離，防止蓄電池工作產生的腐蝕性氣體影響設備可靠工作。

（5）隔熱效果好

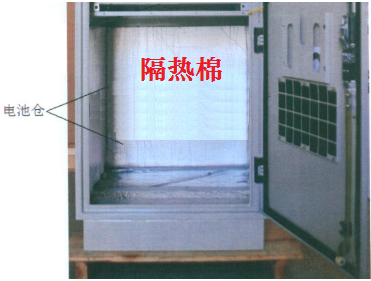

艙內鋪設隔熱棉等隔熱措施，大大削弱了熱傳導效應。

高溫對蓄電池壽命影響巨大，環境溫度每升高10℃，蓄電池壽命將縮短50%。如果有3個月白天溫度超過60℃，將影響蓄電池使用壽命，而在夏季陽光直曬條件下，室外機柜的表面溫度最高可超過60℃。

    增設隔熱棉后，仍然維持原艙內溫度，艙內溫度幾乎不受外部環境的影響。







3.機柜特點優勢

（1）自然條件防護等級高

具有工業級的設計標準，防護等級達IP55標準，具備良好防塵、防止小動物破壞能力

l 防塵保護功能

在防塵方面，目前并不需要太多的措施，主要是因為IP等級為55的時候，在可以防住任何方向的射水的前提下，灰塵一般都是不能進去的，只有在IP等級較低時，我們才會有相應的措施，如對進出風口采用網孔的形式，或者采用加裝防塵網，防護網等，以防止人的肢體伸入運動部件中受傷，蛇、蟲等的入侵對產品的傷害等。

                                  快拆卸功能的防塵網





l 防水保護功能

目前我司室外機柜的IP等級一般都會在IP55等級及以上，這是在客戶提出要求的基礎上，再綜合我們自己對所裝設備對外界環境的要求，以及室外機柜所處環境的一個綜合考慮，即不會因為IP等級太高，而增加不必要的成本，也不會因為太低而使客戶的設備受損失。



要達到IP55及以上的等級，在防水方面我們可以從兩個方面來做到。

1.從機柜本身的結構入手，百葉窗設計，柜體為滿焊接，沒有貫穿機柜內外能活動的螺釘，有凸沿的頂蓋等。

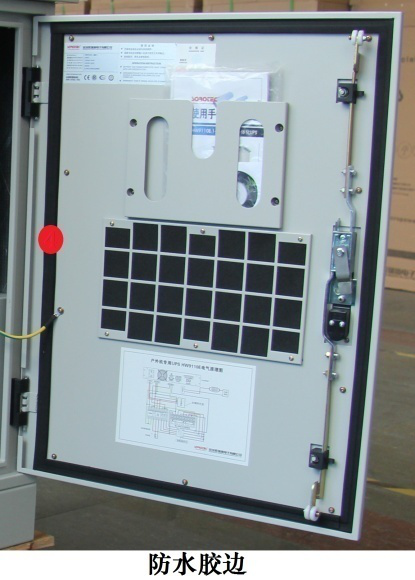

2.在機柜的安裝縫等地方使用其他密封材料，如涂上防水膠，門上使用三復合膠條等。

機柜的結構防水，效果好，可靠性高，受裝配的影響小，外觀大方，漂亮，但成本相對會高，結構復雜。



（2）防盜性能優越

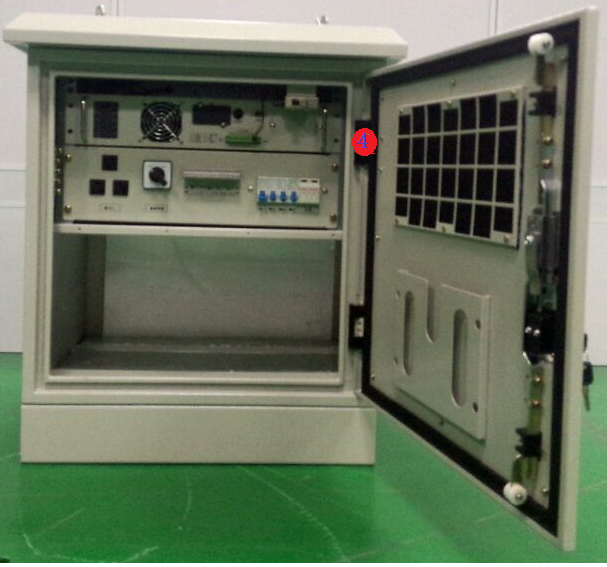

防盜主要有以下特點：有優越的防盜設計性能，加裝防撬三點式天地門鎖、內嵌式門軸鏈、封閉式底座定位螺栓、同時設置門禁告警，最大限度保證室外機的安全，

整機采用防盜門鎖，開門時，將鑰匙插入鎖孔，輕輕轉動，然后按下門鎖上的把手，即可彈出旋轉手柄，轉動手柄，即可將門打開。關門時，先轉動手柄，將門關緊，然后鑰匙插入鎖孔，輕輕轉動將門鎖關住。試著按下門鎖上的把手，不會彈出旋轉手柄即表示門已瑣住。而且從機柜外部不能直接查看到內部設備的構成。

l 專用天地三點式門鎖防盜





l 內嵌式門鏈軸防盜





l 封閉式底座定位銷螺栓防盜

當倉門關閉后，內嵌門鏈被置于倉門內側，盜竊工具無法下手底座座架擋板防盜

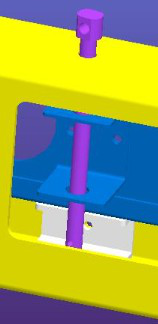

底座防盜設計：只有在門開后方可安裝，在艙門關閉時安裝插銷被外板擋住，無法進行防盜螺栓拆卸







（4）隔熱性能好

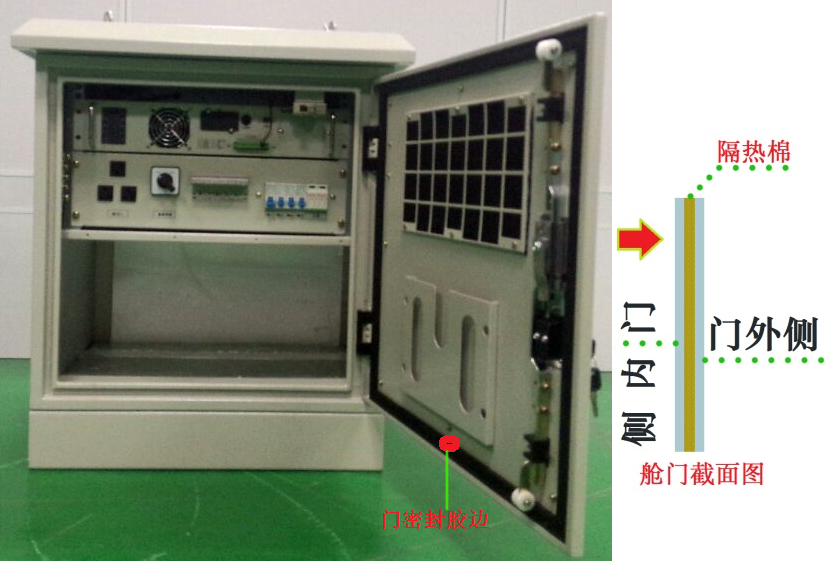

創能恒電CNW110室外一體化電源，一體柜內均鋪設為隔熱棉，艙門獨特設計采用雙層門設計，中間添置隔熱棉，大大了提高了隔熱性能，降低了主機設備因外部環境溫度產生變化的影響，從而保證正常穩定運行。



4. UPS單元特點和優勢

（1）綠色電源技術---輸入功率因數高：

--輸入采用PFC技術的IGBT整流器，帶來UPS輸入特性的飛躍，避免了UPS對電網的負載的影響，并有效降低客戶的系統成本。

l 采用先進的輸入功率因數校正(PFC）技術，使得輸入功率因數達0.99，輸出功率因數0.9以上，有效消除了室外一體化電源對市電電網的諧波污染，是一種性價比極高的綠色環保電源。



--整機電磁兼容性達到歐洲EN62040-CLass B的標準



效 率：≥



（2）抗浪涌能力強

l 防雷的概念不僅是局限在防自然界的雷電、電磁波等，還包括了線路上傳來的浪涌（在8ms到1/2周波內電壓迅速上升到峰值2000Vac）?，F(xiàn)在的防雷分三級，室外機柜內的防雷基本上是第三級的——安裝在設備側的防雷，其接地線越短越好，而且防雷器的安裝位置必須是在所有的設備之前，即線進入之后就是防雷器，以保護所有的設備。

l 接地不僅是防雷上的接地，還包括整個機柜各個零件之間的連通，以保證每個零件上的靜電、漏電都可以得到外泄，這樣也可以保證設備上的靜電不會聚集，危害到主設備。

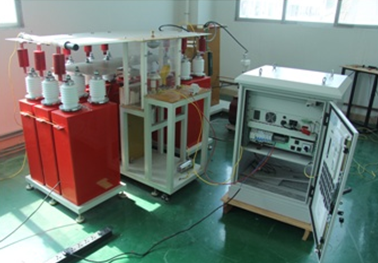

設備防雷測試





試驗電流及保護電壓設置





放電波形

（3）超強的帶載能力

針對微蜂窩基站在發射瞬間功率突變的特點，采用先進的IGBT功

率器件，增強帶載能力，可在滿負荷下長期工作，節省用戶的投資。

過載能力：

l 負載<110%時：穩定運行；

l 110%≤負載<125%時：約10Min自動關機；

l 125%<負載<135%時：約5.5Min自動關機；

l 135%≤負載<155%時：約15.7s自動關機；

（4）電路板噴涂三防漆

l 三防漆也叫PCB電子線路板防潮漆、絕緣漆、防腐蝕漆、防鹽霧漆、防塵漆、保護漆、披覆漆、三防膠等，使用過三防漆的PCB線路板具有防水、防潮、防塵“三防”性能和耐冷熱沖擊、耐老化、耐輻射、耐鹽霧、耐臭氧腐蝕、耐振動、柔韌性 好、附著力強等性能。

l “三防”性能好：具有突出的“防潮”性能，也表現出良好的“防鹽霧”性能，另外因其涂料中不含有油的成份，所以具有“防霉”性能。

l 電絕緣性能好：由于有機硅氧烷具有良好的介電性能，耐電弧、耐電火花、電擊穿強度高，以及具有良好的防水性能，因此，在潮濕環境下，漆膜仍不失其良好的耐電性能。

l 耐溫變性能好：具備有機硅絕緣漆的耐熱性和優于一般三防漆耐低溫性能。耐高溫度達150℃，耐低溫達-50℃，三防漆耐溫變性能好。

l 耐化學藥品性能好：耐化學藥品性能良好，由于有較強的耐氧化性，因而具有良好的熱穩定性、抗老化性能，能耐多種不同濃度的酸、堿、鹽的腐蝕。

（5）獨特高壓板保護優勢

l 創能恒電通信邊際電源，采用獨立的高壓保護板。為了滿足市電輸入400Vac的高壓而不損壞UPS，除了輸入濾波板上的高壓壓敏保護外，我們在UPS輸入端增加高壓保護板采用過壓切換的方案解決，當市電超過400Vac（可設）時，將市電和UPS主機之間的連接斷開，自動切斷市電與UPS主機內部的連接,防止高壓進入 UPS, 避免高壓時主機內部元件的損壞。

5.技術指標
