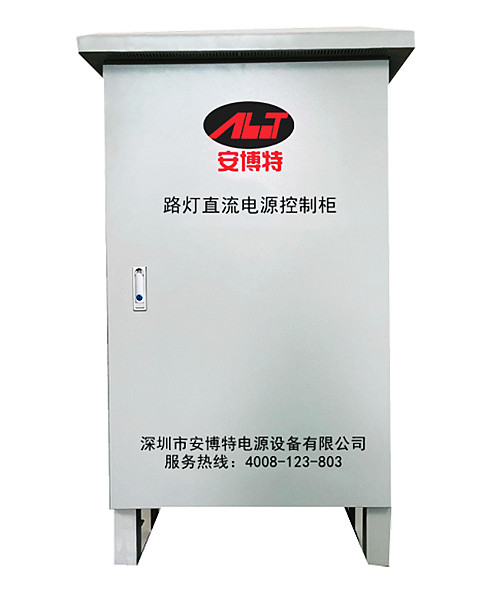

智能直流電源控制柜
產品概述
智能直流電源控制柜通過高壓直流整流模塊，將三相交流整流為 290V/300V直流電壓（可調），以供負載端 LED 驅動器及 燈具使用。系統采用每個分路相互獨立，支持多進多出，輸出分路需支持最大12分路輸出，且系統每個分路采用N+1并聯冗余工作模式，在某路單模塊出現故障時，由并聯冗余的模塊不間斷自動供電。
可以實現智能回路控制功能、集中數據采集等， 可對隧道按一洞一模型方式設計照明控制模型，照明控制器進行智能調光參數輸出，符合行業規定亮度要求。
技術指標
(1) Ø 單個回路 300V /10000W 三相輸入整流
(2) Ø 使用環境溫度：-10℃-50℃
(3) Ø 電壓輸入范圍： 260Vac -530Vac
(4) Ø 電流輸出范圍：可調
(5) Ø 高效率： >94%
(6) Ø 交流輸入電壓總諧波含量不大于 5%時，能正常工作
(7) Ø 輸入電壓頻率波動范圍： 50Hz±2.5Hz
(8) Ø 輸出電壓： 200~300Vdc可調
(9) Ø 輸出電壓精度：<±0.5%（5%~100%負載）
(10) Ø 整流模塊均流不平衡度：<±5%（5%~100%負載）
(11) Ø 動態響應： <200ms
(12) Ø 開關機過沖幅度：<±5％
(13) Ø 啟動沖擊電流： <150%,
(14) Ø 具有告警保護功能
(15) Ø 具有軟啟動功能
(16) Ø 高密度可節約空間
(17) Ø 適宜戶外的寬溫度設計
(18) Ø 帶風扇調速控制的風冷設計
(19) Ø 具有 CAN 總線控制接口
(20) Ø 操作簡單，易安裝維護
(21) Ø 具有支路絕緣故障檢測及支路交流搭接檢測功能
(22) Ø 調光控制模塊支持 GPRS、RS485、CAN、以太網等多種通信方式；
(23) Ø 具備洞外亮度、洞內照度4-20mA采樣接口，開關量與RS485可選的車檢接口；
(24) Ø 實現電力載波調光功能（無需調光輸出控制線）；
(25) Ø 調光模式：無級調光，亮度不突變，不頻閃，以確保行車安全；
(26) Ø 不少于4回路的調光控制模式；
(27) Ø 系統至少包含：電源模塊、以太網通訊模塊、調光控制模塊、主CPU控制模塊、直流絕緣監測模塊；
(28) Ø 具備現場手動、程序開關燈功能；
(29) Ø 具備現場手動調光功能；
(30) Ø 具備支路絕緣監測手動檢測功能；
(31) Ø 模塊化插拔設計，更換PCB無需拆接任何控制線；
(32) Ø 友好的人機交付界面，不小于7寸觸摸屏；
(33) Ø 控制軟件基于隧道 L20 策略調光功能，采用隧道直流照明調光系統。
(34) Ø 應能采集、存儲和查詢隧道洞外亮度數據、車流量、入口段亮度、 運行時間和故障信息等狀態參數，并生成相關報表。
(35) Ø 可以顯示管轄范圍內所有隧道照明調光控制器當前工作狀態和前一工作狀態，狀態內容包括： 各回路調光情況、洞外亮度采集量、交通量采集量等。
(36) Ø 應具備報警和故障響應功能，顯示當前最新告警信息，主要告警信息源有： 控制器自檢信息、隧道照明調光回路故障信息、檢測參數異常等。
(37) Ø 應能對隧道洞外亮度、車流量等參數進行分析處理
(38) Ø 提供照明調光控制器的遠程配置與下發功能。
(39) Ø 應能實現對隧道照明控制系統管理用戶訪問權限的設置和管理。
(40) Ø 應能執行特殊工況條件下隧道照明調光控制預案： 應急工況：當發生交通事故、火災以及擁堵等需緊急疏散救援的狀況，隧道全部照明燈具開啟到最大亮度
(41) Ø 養護工況：當隧道日常養護、檢修和施工等需特殊照明的狀況，隧道作業區照明燈具開啟到最大 亮度。
適用范圍
適用于：隧道燈，路燈，景觀燈的直流調光、調控；檢測燈的工作狀態及遠程報警。
